螺紋是機械零件加工一種常見的工藝，多用以進行緊固作用，此時的測量精度要求都不是特別嚴格。然而隨著工業的不斷發展，工藝要求的不斷提高，螺紋開始被應用于裝配精密傳感器等位置，密封性要求高，所以對大徑、小徑要求也比較嚴格。

現常見的螺紋測量設備存在一定的局限，例如螺紋百分尺精度相對較低，螺規等檢具能檢驗螺紋合格與否，并不能確定具體尺寸。作為一種高精度測量設備，三坐標已被廣泛應用于多種工業計量應用。也能進行螺紋測量。

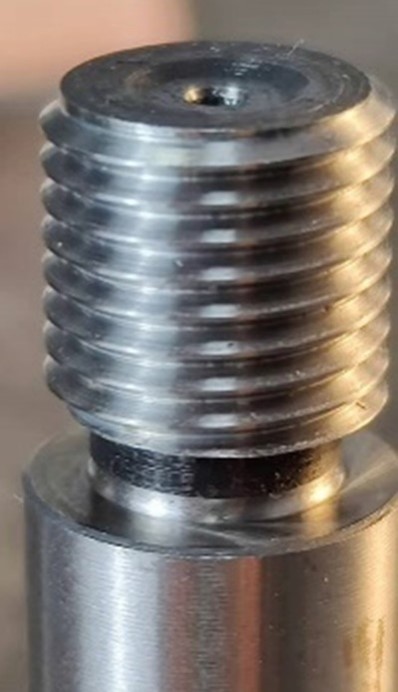

此次對一款M14*1.5螺紋規的螺紋大徑及螺距進行測量。在螺紋大徑測量中需要使用掃描測量，擁有出色掃描測量能力的 CROMA PLUS可以滿足需求。而X1S掃描測頭對自定心測量，可以完成各種形狀復雜的測量任務。故此次測量搭配X1S傳感器及PC DMIS PREMUIM測量軟件使用。。

測量過程

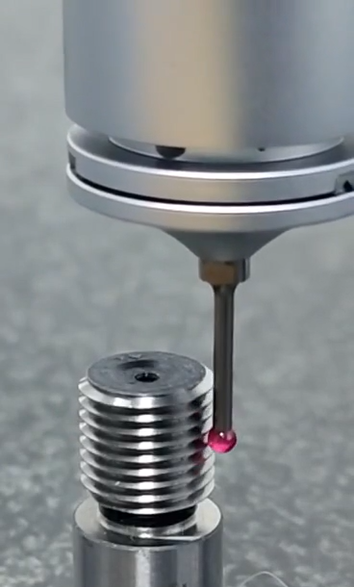

檢測時使用讀取點讀取隨意擺放的螺牙中間位置，接著再使用自定心點掃描找到螺牙中間具體位置。將自定心點作為坐標系Z軸原點，設置為螺旋掃描的起點參考點。提取中線和大徑將掃描起點偏移半個螺距，完成螺旋掃描后通過軟件完成大徑、中徑及螺距評價。

機型亮點

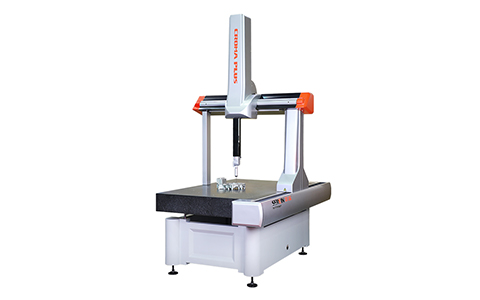

CROMA PLUS是一款專為復雜曲面測量而設計的機型。多項核心技術賦予其出色的產品機械機構，為精密測量提供保障。配合?？怂箍祾呙鑲?cè)頭及PC-DMIS的掃描模塊，數秒完成百個點位采集，效率、精度、數據的采集和分析能力都達到新高度。

采用的HP-S-X1S是一款高速、高精度的三維掃描測頭，支持單點測量、自定心測量和連續高速掃描測量，可完成各種尺寸、位置、形狀扽復雜測量任務，適用于中等尺寸棱邊復雜性和曲面復雜工件測量。

思瑞CROMA PLUS三坐標搭配測量軟件能夠精確高效測量出螺紋大徑、中徑及螺距等數據。自推出以來，CROMA PLUS被應用于汽車零部件、葉片、渦旋等工件測量，精度與效率具備的測量表現廣受眾多用戶好評。
