隨著市場發展，近年來消費電子等產品需求大增，小型金屬零件需求因此也得到迅速提升。大幅提升的生產需求給檢測提出兩大難題——如何高效完成大批量零件測量？如何有效避免人為測量誤差？為了幫助相關制造企業解決測量難題，思瑞推出金屬小零件快速測量方案。

方案簡介

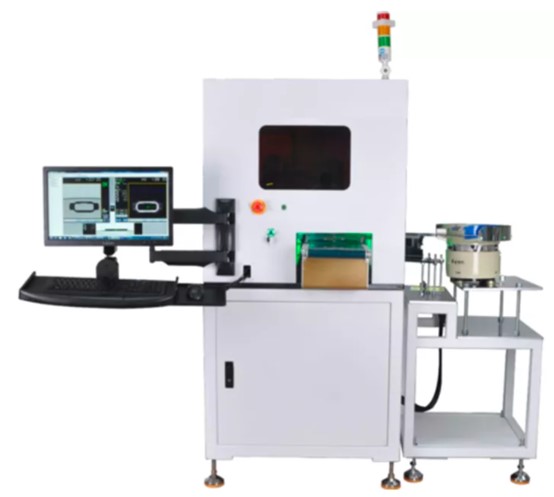

這份思瑞測量方案結合了影像及激光測量技術，配合METUS測量軟件，輕松實現多種小型工件尺寸/厚度等項目進行自動測量，大幅提升檢測效率。

測量流程簡介

自動上下料

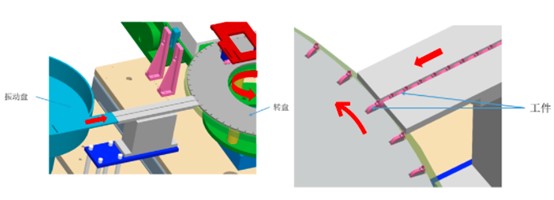

可選振動盤或者機械手進行自動上下料，其中振動盤作業時可將產品擺正到正確姿勢，并快速傳遞至測量系統。

自動測量

通過影像及激光進行高精度自動測量，CT時間短，只需1~2秒即可完成測量。

軟件對比

使用軟件進行百分比標準對比，測量完成后自動計算，標注OK/NG,系統將會根據結果將數據傳遞至分揀系統。

自動分揀

根據測量結果可使用合適的分揀裝置分揀OK/NG產品，將其傳遞至不合格處理區或包裝線，同時也可進一步對其他自動化設備進行對接

為了讓測量更貼近實際需求，這款方案在不少細節上做了技術優化，自動上下料環節可選機械手或者振動盤，其中振動盤可以選擇單類振盤或者復合型振動盤。前者根據單獨一款產品設計，穩定性高；復合型振盤則對2~3款相似產品進行設計兼容，可高效率切換產品。同時分揀裝置也由氣動移位、分叉道口可選。

這款金屬小零件尺寸測量方案具有高柔性化的上下料方式，并進行自動測量及分揀，能銜接自動化生產線，精度效率俱佳。思瑞一直關注多行業的質量難題，不斷推出相應的自動化測量方案，幫助相關制造企業提升測量的效率與精度。
