汽車儀表盤上面集成了各種指示燈和儀表，是反映車輛各系統工作狀況的重要裝置。由于汽車儀表盤檢測項繁多且檢測需求復雜，采用復合式影像測量?jī)x是不錯的測量方案。
數據是檢驗方案是否可行的標準。我們使用SVM 4030 DCC Standard全自動影像測量?jī)x作為調研機型，加上特殊配置：探針，軟件：SVM3.1。對儀表盤塑膠件展開精密檢測。
主要是測量外長、外寬以及孔位。

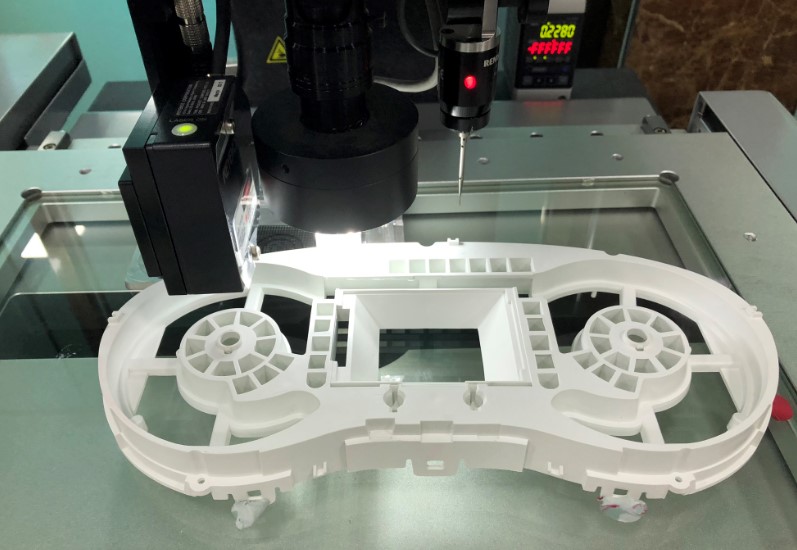

產品比較好固定，這次我們使用的方法是用橡皮泥固定。
推薦使用影像專業柔性?shī)A具固定產品。

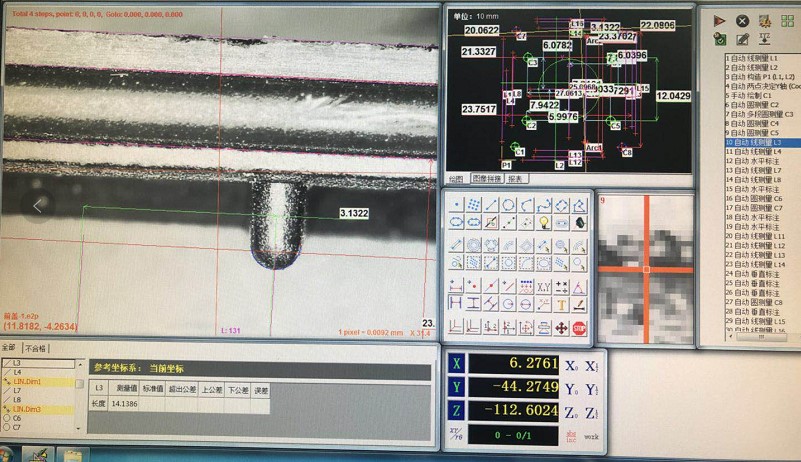

建立坐標系：
使用圓圓建立坐標系定位
產品純白或者純黑會反光，打開灰度模式后，會達到測量的理性效果。

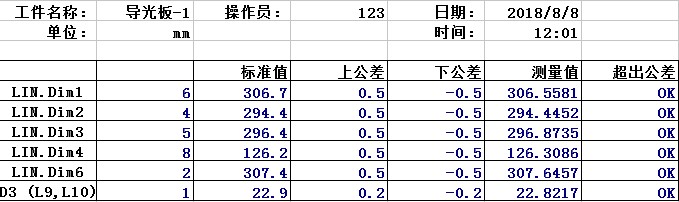

產品尺寸精確，都在公差范圍內。
客戶產品使用影像測量?jī)x能滿足測量要求。由于需要測量高度以及測量側面尺寸，因此需要加探針和棱鏡?？蛻?hù)的部分產品偏高，需要加物鏡測量。由于產品屬于汽車類產品，部分產品偏大，也可采用思瑞SVM DCCCLASSIC系列大行程影像測量機，測量效果效果更佳。影像測量?jī)x的選擇由效率需求及產品尺寸決定。
思瑞影像測量?jī)x具有優越的性?xún)r(jià)比，配置全自動高精度自動變倍鏡頭，可調環光照明和高分辨率高清彩色相機，可配置METUS 專業影像測量軟件，高性能的軟硬件配置，可滿足各種檢測需求。
思瑞ViewMax影像測量?jī)x，系列具有優越的性?xún)r(jià)比，配置全自動高精度自動變倍鏡頭，可調環光照明和高分辨率高清彩色相機，可配置METUS 專業影像測量軟件，高性能的軟硬件配置，可滿足各種檢測需求。
