我們繼續開始三坐標形位公差：垂直度討論
問題點
面和短圓柱的垂直度，基準不同垂直度相差比較大。
垂直度算法：

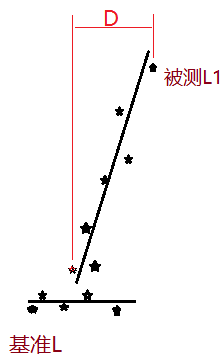

如下圖，L1 為被測直線，D 為構成L1 直線的所有被測點之間的平行于直線L 方向的大距離。即為軟件所評價的直線L1 相對于L 的垂直度。
分析：
1、平面作為基準測量圓柱：
影響垂直度結果的因素有圓柱度及圓柱與平面的角度。
平面比較大圓柱比較短的情況下，數據會比較好，重復性也會比較好。
2、圓柱為基準測量平面：
影響三坐標垂直度結果的因素有平面度以及圓柱與平面的角度。
1）角度一定的情況下，被測要素越大，垂直度也會越大。
2）關于重復性：基準圓柱比較短，圓柱度對垂直度的影響會比較大，測量點位不同，擬合出來的軸向偏差影響就會比較大。如下圖：例如角度偏差0.05度，被測元素100長。
位置度D1=100*sin（1°）≈1.745
當角度角度偏差0.05度
位置度D2=100*sin（1.05°）≈1.832
誤差（D2-D1）=0.0875mm
垂直度公差要求是三坐標形位公差中常見的一種位置公差，三坐標測量人員少不了學習垂直度公差。本文如有不足，請前往思瑞測量官方微信告訴小編，敬請指正。還有機會獲得千元三坐標購機優惠卷。
