隨著智能手機、平板電腦等主流消費電子產品向高性能化、小型化方向發展，PCB制造需求向高多層、細線細孔、快速傳輸方向轉變，PCB的制造難度倍級增加。對PCB制造的對廠商來說，需要積極提升技術能力和發揮自有優勢，全方位提升研發制造、質檢技術水平。

產品制造難度的提升，也對質檢水平提了新的要求，產品質量穩定可靠，才能在市場搶奪先機。傳統的人工檢測方式已難以適用，不僅會增加人力成本，還容易造成因人工主觀造成判斷誤差，測量過程不連續，無法進行系統性加工反饋。行業頭部廠商大多引進影像測量儀來完成產品外觀檢測、各元素位置檢測、長寬高度檢測、真圓度檢測等一系列檢測項目。

思瑞VIEWMAX E是一款高精度影像測量儀，具備高精度和完善的光學系統配置，運用高速高精度影像測量技術，自動檢測并精確分析PCB板上各種不符合要求的尺寸微差，為廠商提高生產質量水平提供有力賦能。

PCB板檢測方案

從基材板到成品PCB，需經過十多個加工工序，為了確保PCB板的生產質量，制造商在生產過程中經歷了多種檢查方式，但大部分方式已經跟不上現代工藝要求，存在如測量結果不準、數據收集困難以及缺陷檢測不連續等問題。

為了提高測量能力，許多生產商在尋找新的檢測方案。使用思瑞VIEWMAX E搭配簡單易用的METUS軟件，輕松完成PCB方槽長度和線路寬度等檢測任務，為企業提供高精確度的全方位解決方案。

設備優勢

VIEWMAX E是一款高競爭力的全自動影像測量儀，具備高精度的光學系統配置，搭配全自動高精度變倍鏡頭，讓它具有出色的測量性能。可搭載功能強大的METUSA軟件，功能豐富、直觀高效，可充分滿足大部分測量需求。

在進行測量工作時，能通過編程后實現自動測量，不僅測量精度高，而且大幅縮短了測量時間，提高了測量效率。通過輸出精確的計算結果，減少廠商后續返工的付出成本，幫助制造廠商提高生產效率以及效益。

出色的測量性能

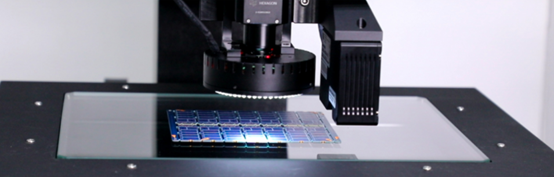

使用治具裝夾工件，讓其固定在工作臺，保證測量數據的可信度。

測量難度在于產品顏色，因白色的特殊性，需要足夠的燈光照亮才可清晰測量。而VIEWMAX E搭載的六環八區環形光，可以通過不同的光線效果凸顯被測物的特性，精準地抓取尺寸并達到高重復精度上的光源準確測量功能。

測量時使用多點擬合的方式取點檢測，其中可自由切換黑白、彩色成像模式，能夠更方便地觀察被測物件的視覺情況。

方案亮點

實現工件的直徑、長度、角度等形位公差的自動檢測與評價

智慧R角功能，可以快速、準確、便捷地取R角

可視化編程功能，可設置子窗口顯示狀態，編程命令操作更為明了快捷

可設置超公差數據背景色，合格與NG尺寸值一目了然

通過VIEWMAX，搭配專業的測量軟件METUS使用，為PCB提供了高精度、高效率的精密測量方案，PCB板的品控保駕護航。隨著經濟不斷的發展，各種零部件的生產需求顯著提升，思瑞可以提供種類齊全的高精度測量方案，與眾多制造商伙伴一起，推動制造業的換代升級。
