高性能鋼（HPS）與普通鋼相比，HPS具有更高的強度，更好的延展性和更低的厚度效應，因而受到土木工程師的青睞，由于其良好的結構性能和經濟效益，HPS的研究和應用已成為鋼結構領域的熱門話題。
應用需求：
客戶為某高校建筑學院，其實驗課題是研究腐蝕對高性能鋼試樣的機械性能影響。研究人員首先對高性能鋼進行電化學加速腐蝕，然后對試樣進行拉伸試驗測試其力學性能，從而分析腐蝕試樣的機械性能與腐蝕損傷之間的關系。研究團隊需要借助3D光學掃描技術來檢測上述實驗結果。
使用設備：
AtlaScan多模式、多功能量測3D掃描儀+HyperScan智能光學追蹤3D掃描儀

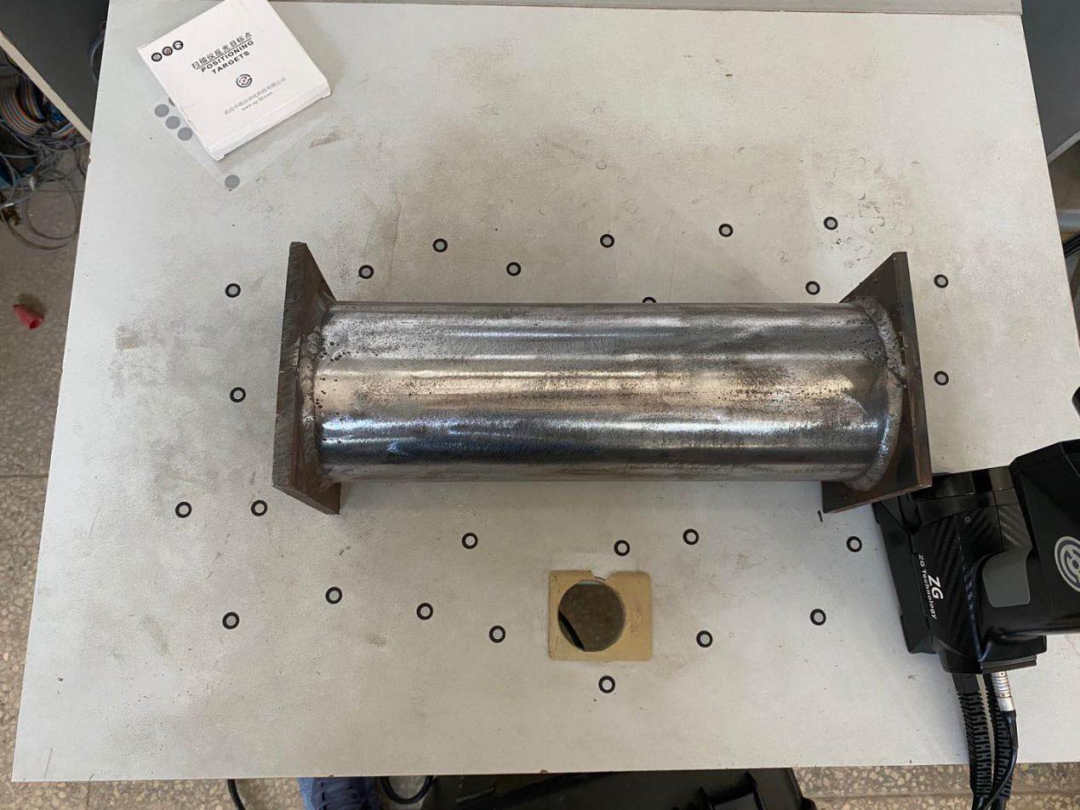

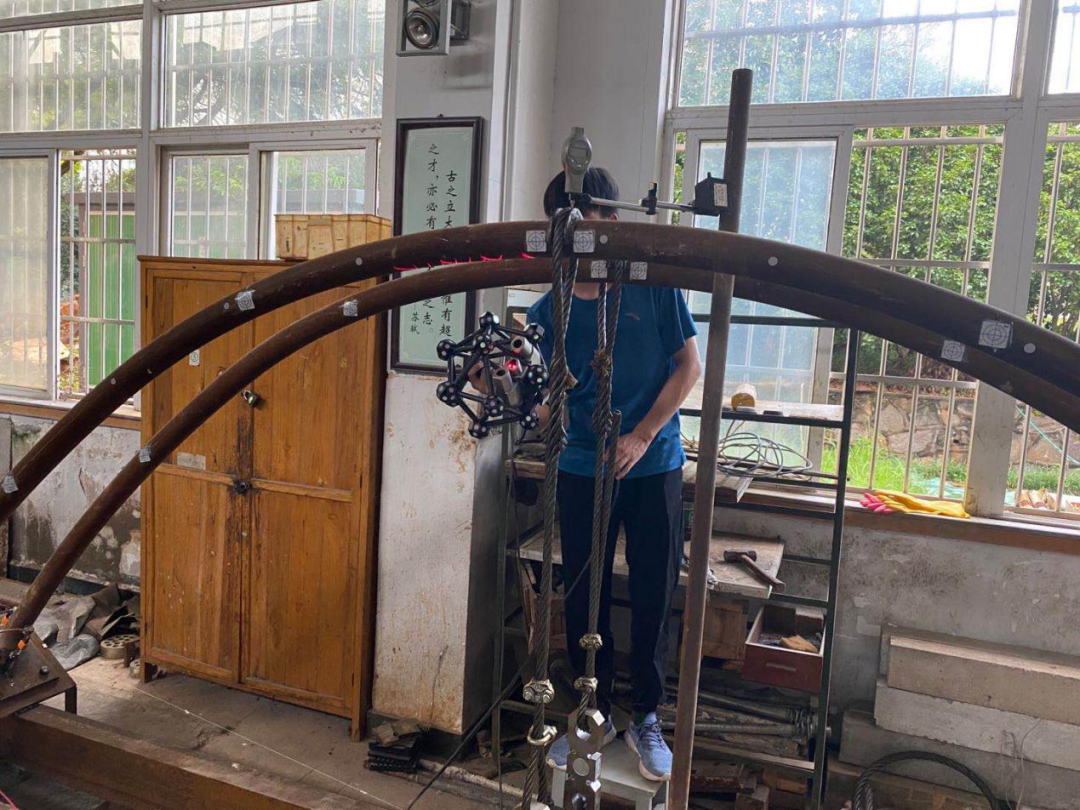

掃描現場及數據：

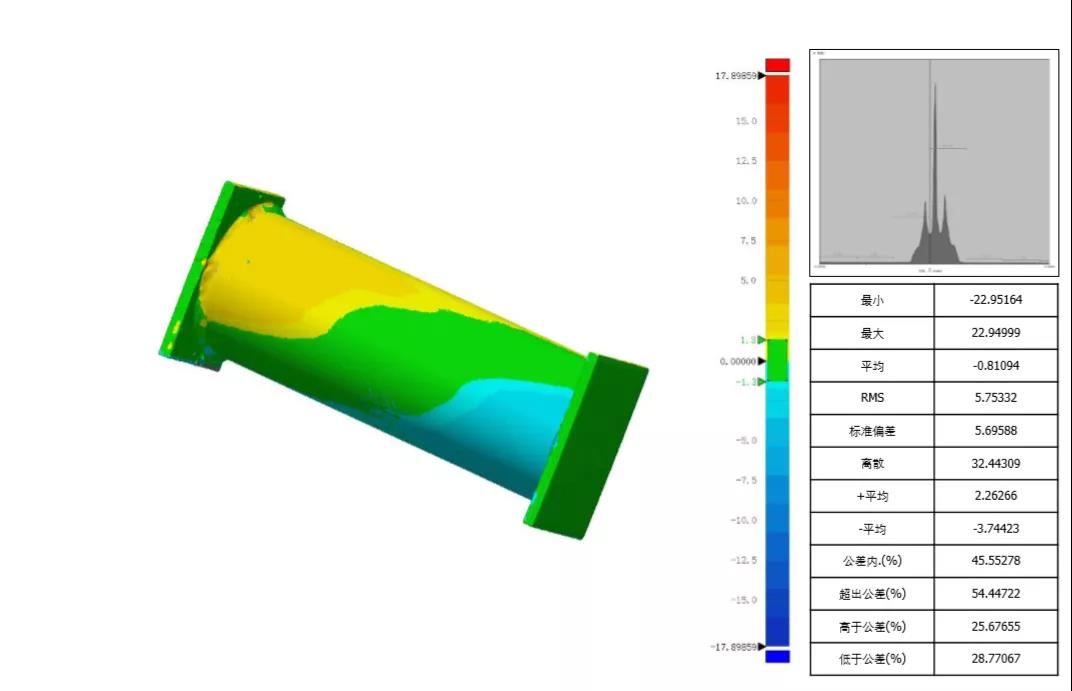

變形量分析

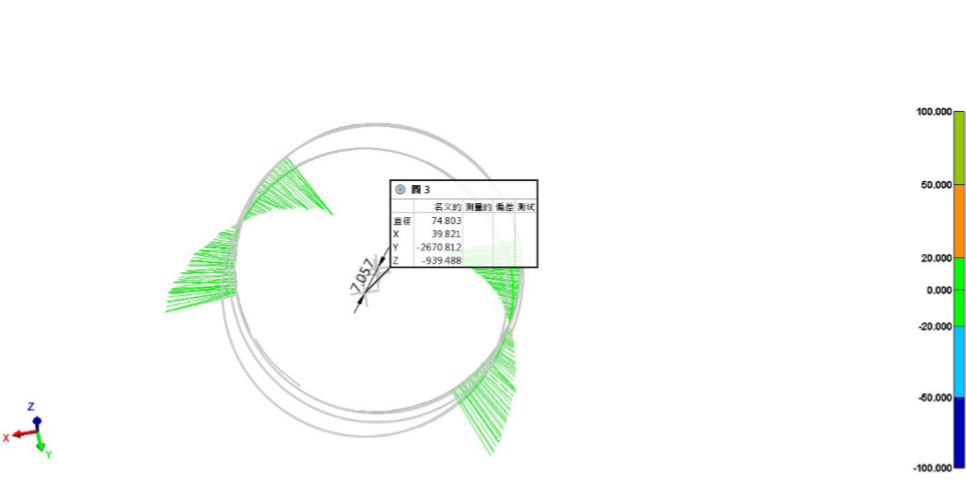

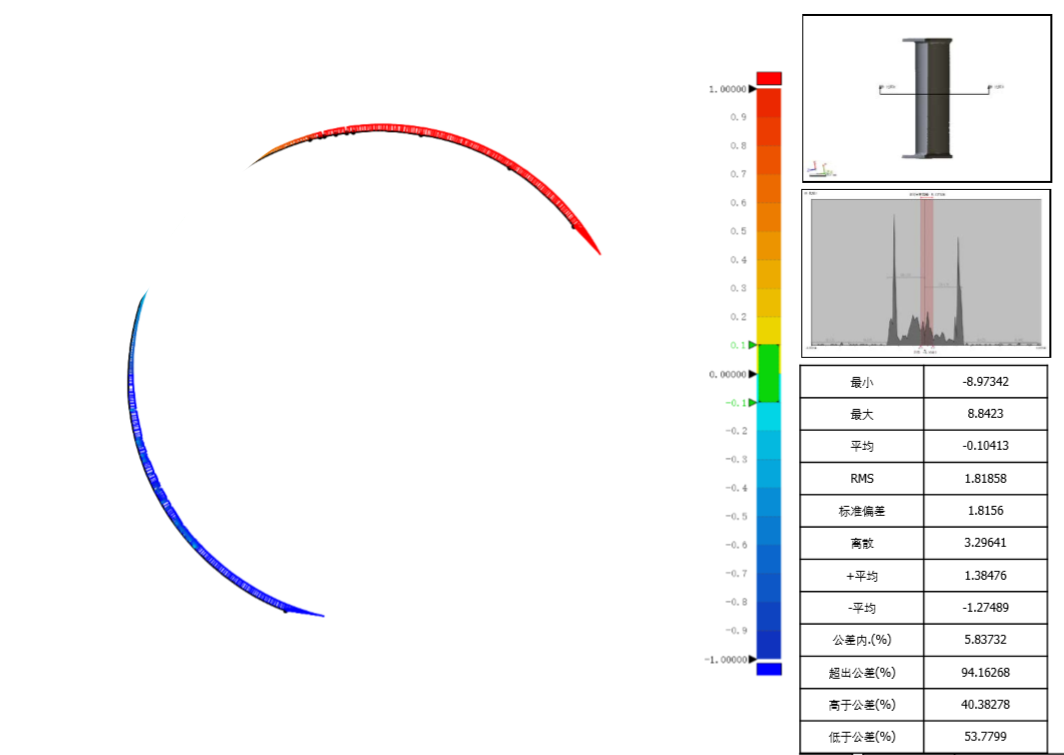

截面對比分析

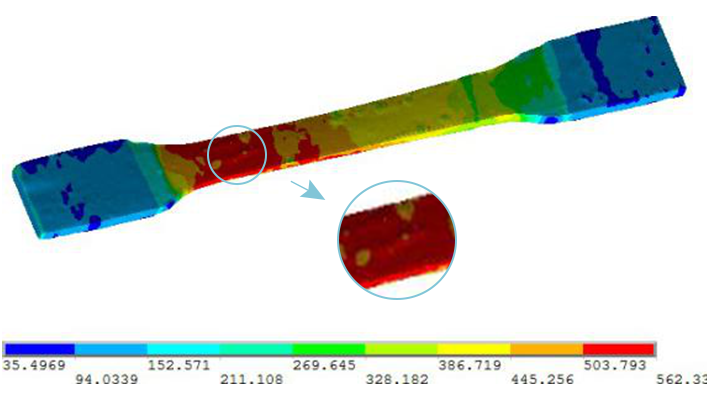

受力分析

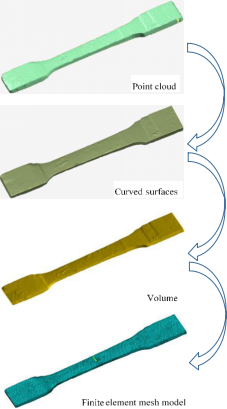

有限元分析
案例價值：
1、三維掃描技術可以自動重建樣品的形狀而忽略表面復雜性的影響，有效應用于腐蝕結構的腐蝕特性和可靠性評估。
2、智能光學追蹤3D掃描儀具有目標點自動定位功能，無須在物體表面粘貼標志點或設置工裝即可實現物體表面三維數據采集，非常適合對試樣的特征進行量化，并確定最大截面損耗比以評估腐蝕損傷。
3、基于3D掃描技術，實驗人員建立并驗證了有限元模型，得以對應力分布和拉伸試樣的破壞狀態進行研究和分析。
4、三維掃描技術在幾分鐘內即可獲得傳統測繪方式需要耗時數天才能采集到的結構細節信息，極大地提高了科學研究效率。
