三一重工、中聯重科等全球領先的工程機械制造企業，如何精準把控大型工程機械裝備的質量？Hyperscan智能光學追蹤3D掃描儀為企業提供過解決方案，本期案例僅以HyperScan應用為引線，來見證什么是速度更快、質量更好。

使用設備

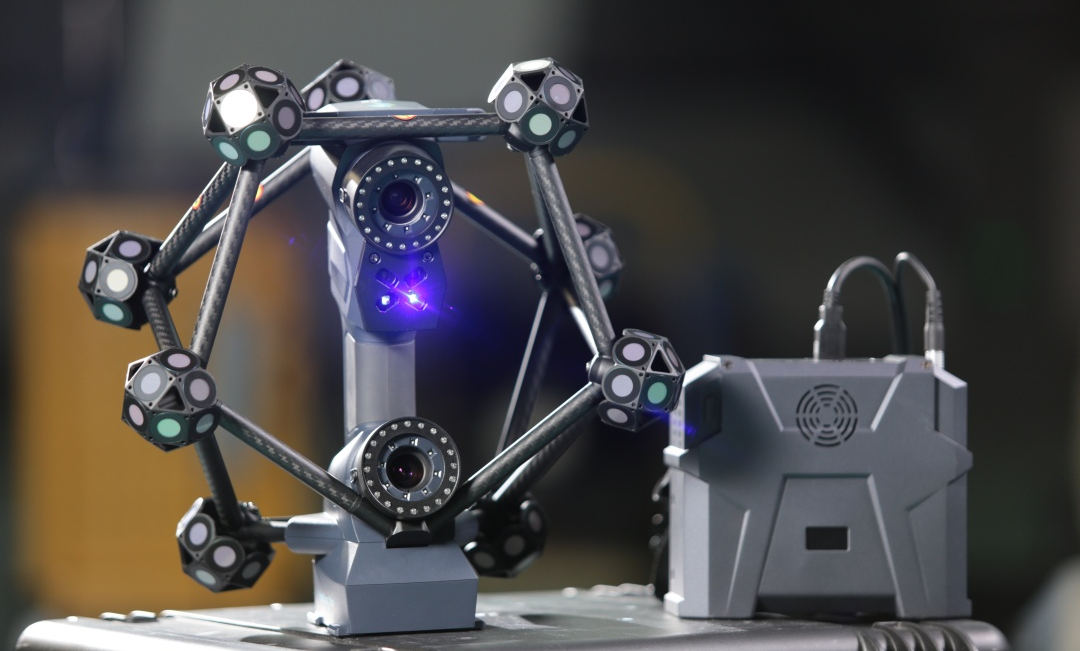

HyperScan

智能光學追蹤3D掃描儀

適合大型工件的快速高效掃描

掃描速度達210萬次測量/秒

精度高達0.025mm

跟蹤掃描模式無需貼點

可集中檢測關鍵區域

也能實現產品全尺寸測量

應用01

質量檢測/SANY重卡

HyperScan可直接在車間現場測量

而不必移動待測的大型車體

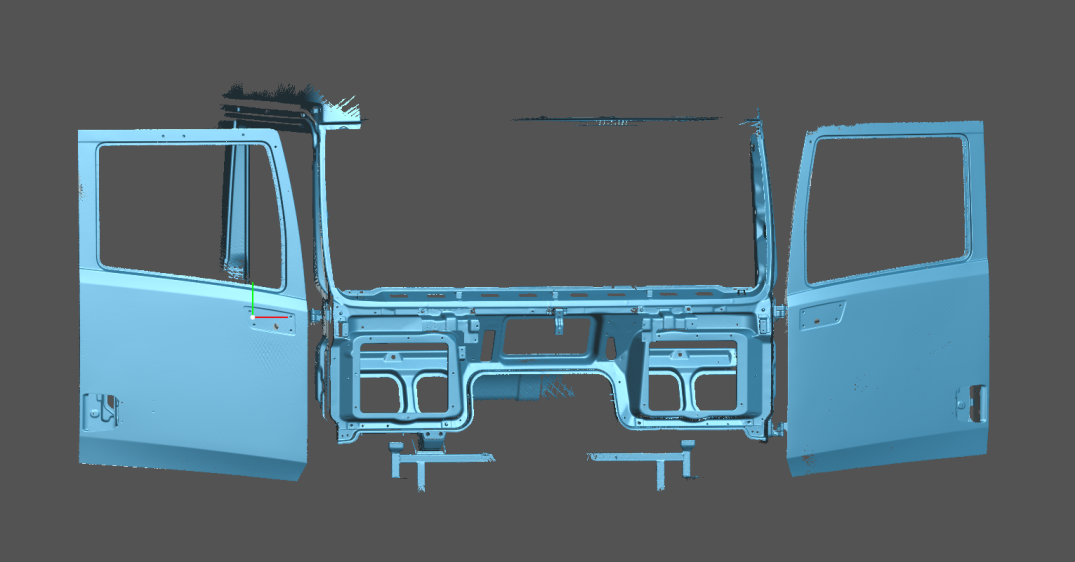

只需十來分鐘即迅速獲取到

車前保險杠和車門的掃描數據

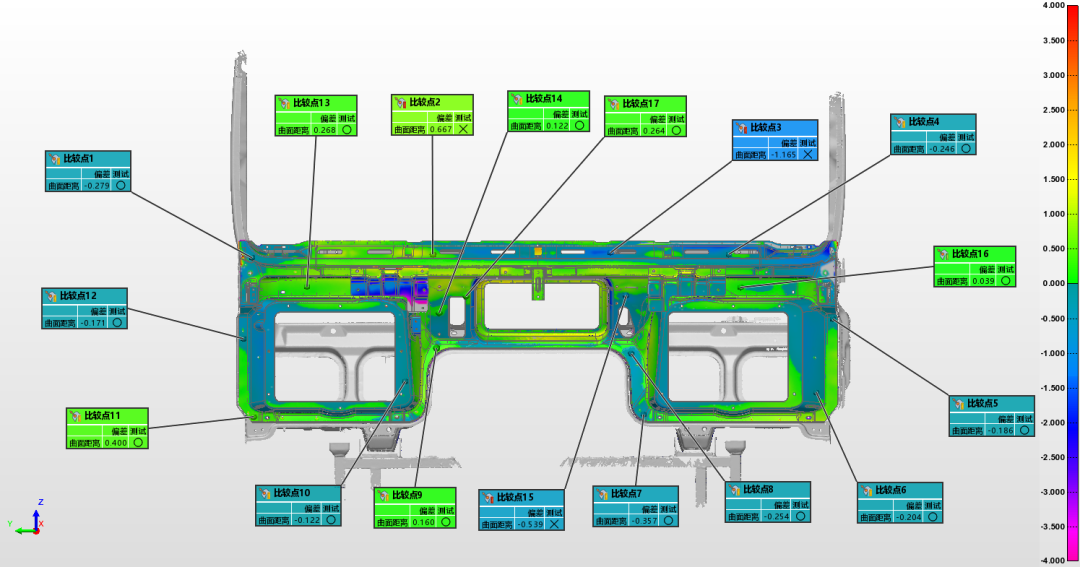

將掃描數據和CAD數模

導入檢測軟件中對齊

對關鍵尺寸偏差注釋分析

操作簡單，報告直觀

應用02

裝配測量/SANY起重機臂架

代替?zhèn)鹘y(tǒng)劃線機劃線檢測

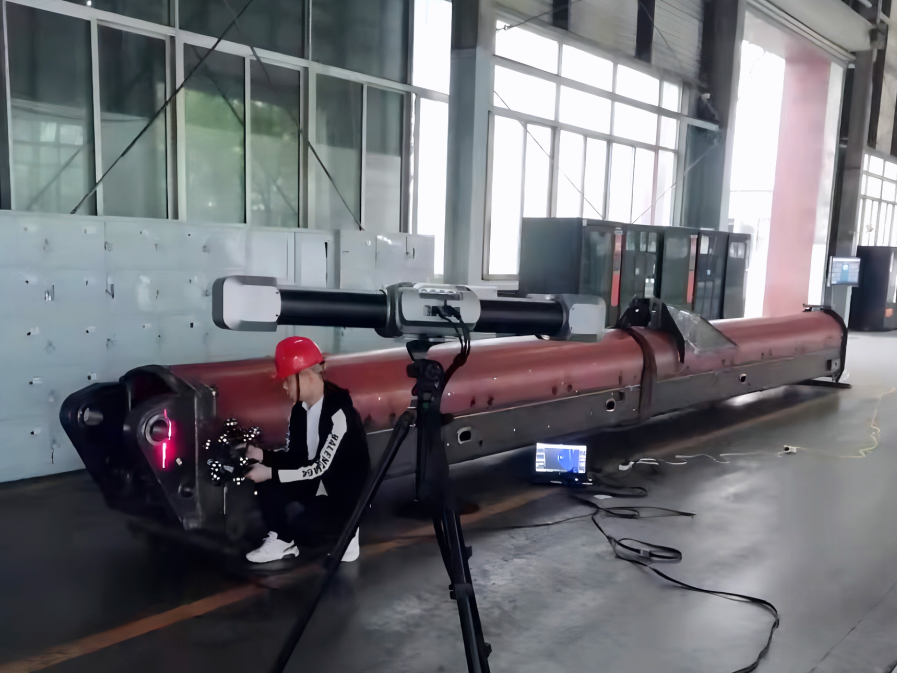

用HyperScan掃描12m長起重機臂架

單人操作，掃描用時35min

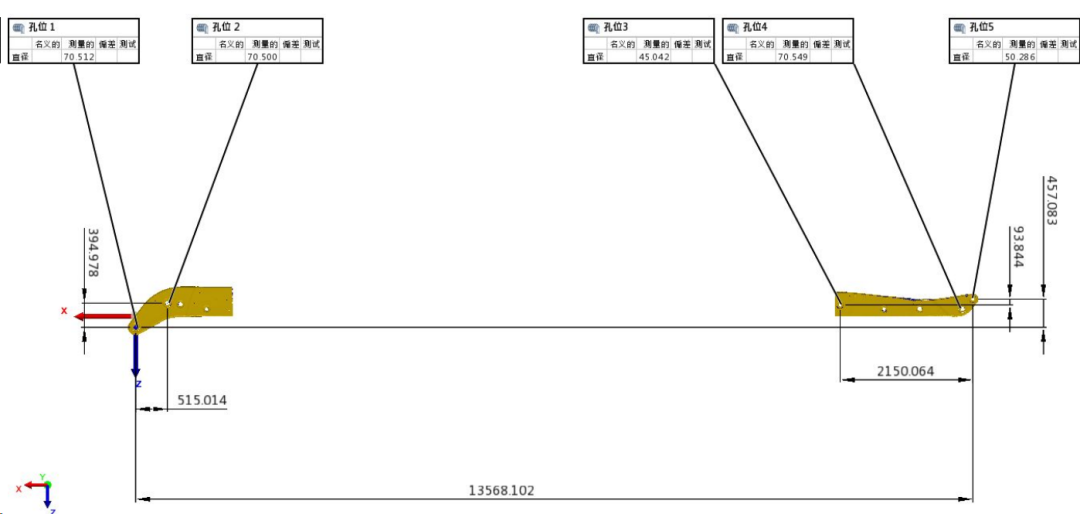

主要檢測兩端裝配孔位置度

及裝配面對稱度等形位公差

可建立智能3D數據庫

實現數據可追溯性

應用03

孔位提取/混凝土攪拌站

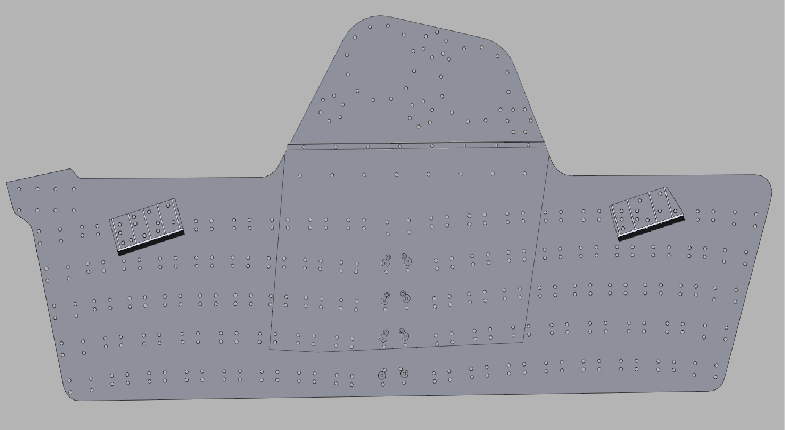

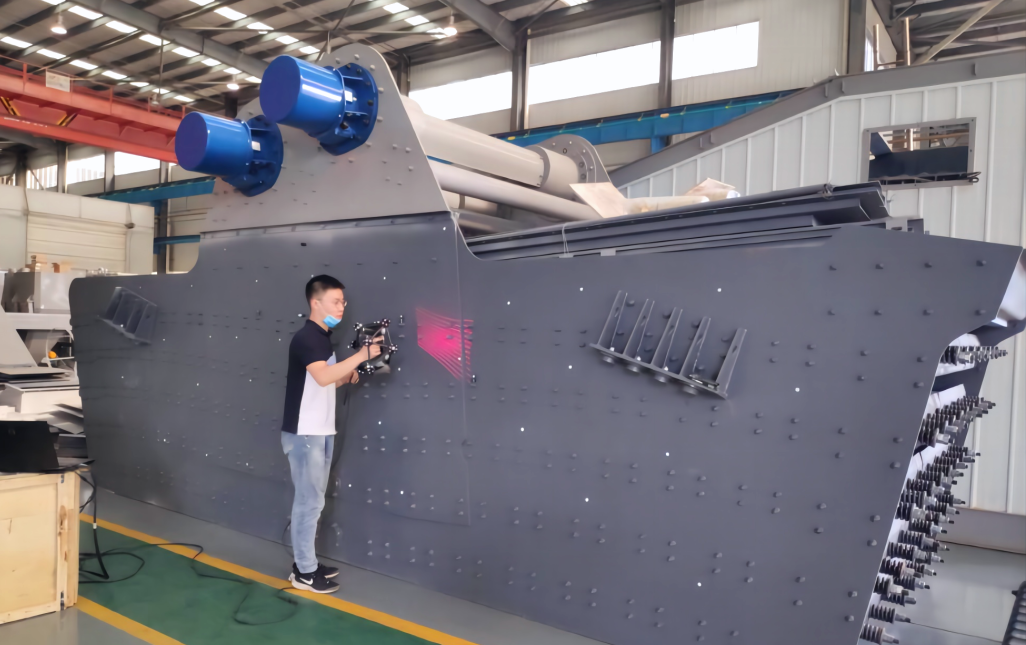

對混凝土攪拌站振動篩進行整體掃描

跟蹤器蛙跳2次，掃描用時30min

可快速提取振動篩上100多個

排列不規則的裝配孔位數據

并進行逆向建模

應用04

逆向+虛擬裝配/礦山機械

為對老舊礦山挖斗進行更新優化

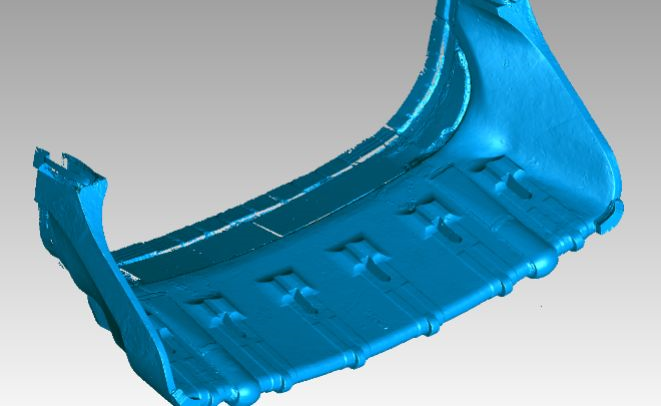

先掃描長約3米的挖斗及其配件挖齒

耗時1小時即完成

再對挖斗及其配件進行逆向建模

共用時8小時完成

相比于傳統卡尺測量建模

可輕松獲取復雜曲面數據

速度快、精度高

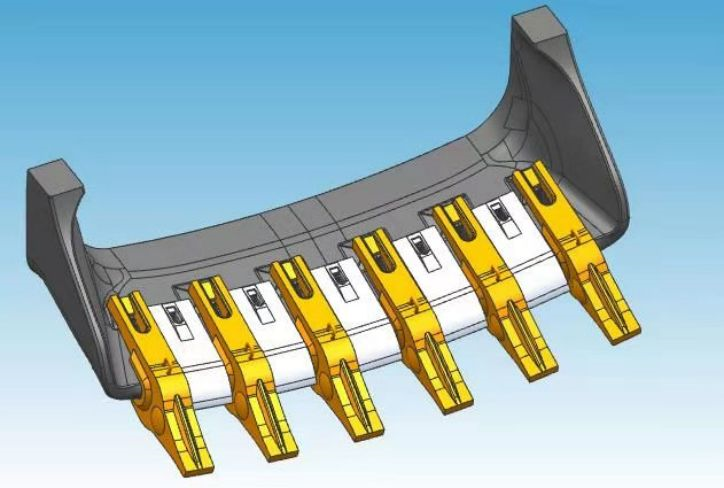

最后將挖斗與挖齒進行虛擬裝配修模

開模加工后即完成產品的優化升級

“從振興到飛躍，是對高品質的堅守和對技術創新的追求，凝聚起品牌強國的磅礴力量。強大的數字化技術，助力中國工程機械軍團刷新智能制造新高度。
